概 述

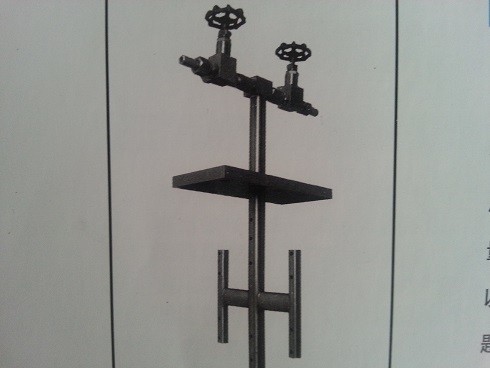

針對中、小型風道，由于受調節門影響，如風量裝置只能安裝其前后時，其風量測量會存在較多問題，為解決這一測量難題，F(xiàn)CY-110E型插入式截面風速管流量裝置就是根據這一情況專門設計的風量測量產品，如下圖所示，它以足夠多的測點布置于管道中，徹底解決了由于調節門引起的流場不均問題，使用該裝置，其輸出的差壓與調節門具有良好的隨動性，可以真實地反應風量大小的變化，滿足了系統的自動調控和保護的要求。 主要技術指標
1．工作壓力：-25kPa ～4 MPa
2．工作溫度：-40°C ～450℃
3．精 度： ±1.5 %
4．量 程 比： 10:1
5．開孔尺寸：長160、寬35
6．適應直管段：前1D、后0.5D
7．安裝方式：插入式法蘭焊接
8．引壓接口：M20×1.5
9．焊接管：φ14×2
10．適用管道：管徑100 ～ 500mm
11．適用介質：冷、熱空氣等介質。
